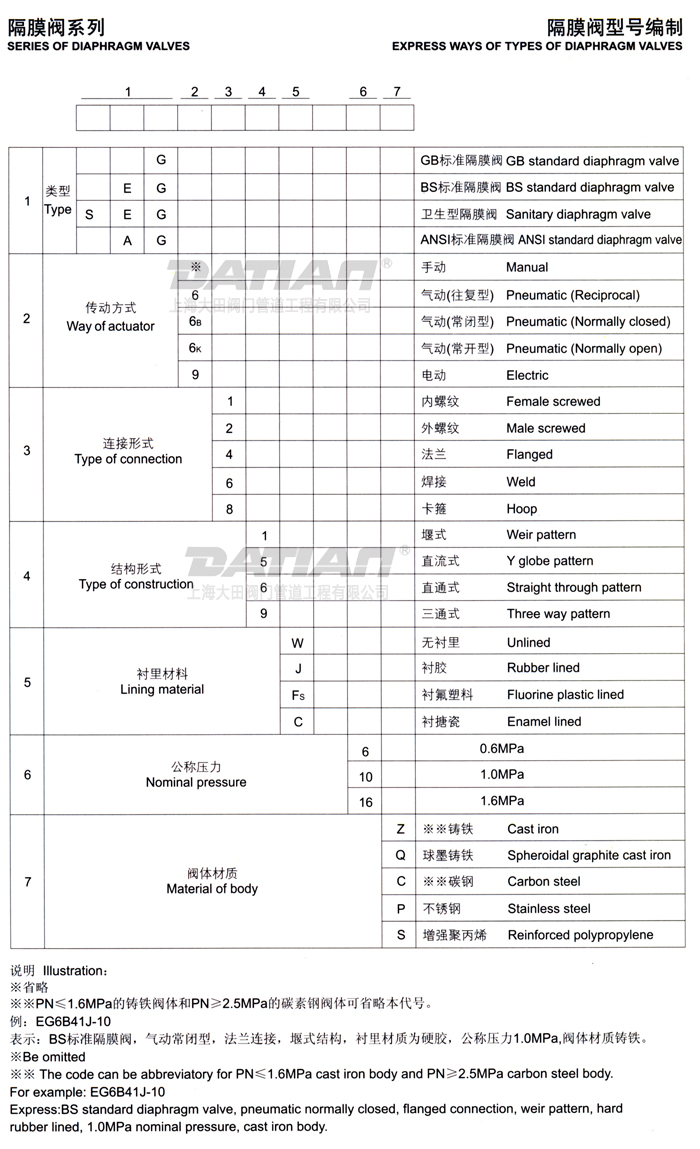

隔膜阀型号编制解析

2023-08-08 9:58:22

技术知识 www.cnlinyun.com
分享
  • 分享到微信朋友圈
规格 英制系列以xxin表示;公制系列以xx表示,单位mm
 2 驱动方式 手动 9B-电动 6A-气动活塞式 6C-气动活塞式
(省略) (防爆型) (不带复位弹簧) (带复位弹簧)
6F-气动薄膜式 6G-气动薄膜式 注:常闭式加B,常开式加K
(不带复位弹簧) (带复位弹簧)
 3 阀门类别 G-隔膜阀
4 压力等级 00-PN0.6 0-PN1.0 1-PN1.6
5 连接方式 RF-突面法兰
6 结构形式 1-屋脊式 5-直流式 6-直通式
7 壳体材料 C-WCB 8-CF8 8M-CF8M 3-CF3 3M-CF3M 2-HT200
8 密封或衬里材料 X-橡胶 J-衬胶 F-氟塑料



备注:
隔膜阀型号中未列出的其他特殊要求需在清单中写明;
样本中列出的型号不涉及压力、口径及阀门的材料编号,由用户给定。
隔膜阀型号示例:
50-6AG1RF12X
隔膜阀,DN50、PN1.6,气动活塞式驱动,突面法兰连接,堰式结构,壳体(阀体、阀盖)材料HT200,隔膜材料橡胶。
50-9BG0RF62J
隔膜阀,DN50、PN1.0,电动突面法兰连接,直通式结构,壳体(阀体、阀盖)材料HT200,橡胶衬里。
